Введение
Автор работает в компании С.ХДЖ КАРБОНкакинженер по специальным графитовым растворами имеет более 13 лет практического-опыта работы над проектами. Он следует за клиентами ввакуумная термообработка, точное литье, формирование стеклаихимическое оборудование. Он принимает участие во всем процессе: от раннего выбора материала и оценки качества до последующего анализа неисправностей на месте.
Из-за этого данная статья не читается как учебник. Это происходит из реальногоданные поляиобратная связьот многих конечных пользователей. Автор акцентирует внимание только на системеискусственный графити пытается выстроить вокруг него четкую структуру. Его цель — помочь инженерам увидеть микрологику, лежащую в основеизотропный и анизотропныйповедение, чтобы они могли принимать более обоснованные решения при выборе различных марок графита для своих проектов.
В повседневной работе с искусственным графитом многие инженеры задаются простыми, но очень важными вопросами:
- Означает ли изостатический графит, естественно, изотропный графит?
- Как мы можем судить об изотропном графите по данным, а не только по этикетке?
- Как анизотропия формованного и экструдированного графита меняет ключевые свойства при реальном использовании?
На макроуровне мы видим такие числа, как удельное электрическое сопротивление, коэффициент теплового расширения, прочность и теплопроводность. На микроуровне эти цифры зависят от формы зерен кокса, их ориентации и степениграфитизация. В этом смысле каждый блокискусственный графитнесет внутри своего рода «микрокод». В следующих разделах мы начнем с производства искусственного графита и шаг за шагом расшифровываем этот микрокод.
1. Что такое искусственный графит и изостатический графит?
Искусственный графитобычно означает сыпучие твердые материалы, в которых в качестве заполнителей используется углеродное сырье с низким-примесями, например высококачественный-прокаленный нефтяной кокс. Угольный пек или подобные материалы действуют как связующие. После дозирования, смешивания, формования, карбонизации и графитизации мы получаем твердые графитовые блоки. Типичная продукция включает графитовые электроды, изостатический графит, формованный графит и экструдированный графит.

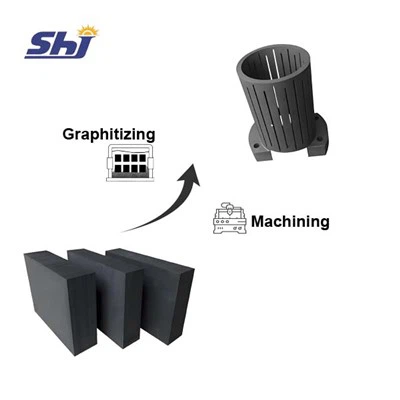

Один общий маршрут процесса выглядит следующим образом:
1) В качестве основного сырья используйте порошкообразный-прокаленный нефтяной кокс высокого качества.
2) Добавьте каменноугольный пек в качестве связующего и смешайте в небольших количествах другие добавки.
3) Замесите смесь и вдавите ее в зеленое тело.
4) Нагрейте корпус до 2500–3000 градусов в неокисляющей атмосфере. Этот шаг превращает структуру в графит и создает стабильную кристаллическую сетку графита.
В рамках этого процесса применяются различные методы формования.-изостатическое прессование, формование и экструзия- создает в конечном материале очень разные анизотропные элементы. Инженеры часто лечатизостатический графиткак типичная формаизотропный графит, в то время как формованный и экструдированный графит демонстрирует явную анизотропию.
Разница в макросвойствах напрямую связана с сочетанием процесса и микроструктуры.
2. Видеть микроструктуру сквозь зерна кокса
Если мы будем смотреть на макроданные только тогда, когда мыоценить искусственный графит, мы можем игнорировать один основной факт. Материал не представляет собой однородный черный блок. Он состоит из бесчисленных зерен кокса, упакованных вместе.На уровне микрокристаллов мы можем рассматривать графит как совокупность множества зерен кокса. Эти зерна часто получают из игольчатого кокса или аналогичного сырья. Их форма больше похожа на вытянутые зерна.
Мы можем использовать простое изображение, модель «рис и ведро»:
- Относитесь к каждому кусочку игольчатого кокаина как к одному рисовому зернышку.
- Считайте форму или контейнер окончательной формой графитового блока.
- Высыпьте эти «рисовые зерна» в «ведро», смешайте их со связующим веществом, например смолой, и надавите снаружи.
- После прессования и последующей термообработки получается объемное тело из искусственного графита, по форме напоминающее «ведро».
Если мы посмотрим на это со стороны гравитации, мы увидим другой эффект. Во время осаждения многие зерна кокса имеют тенденцию располагаться в каком-то предпочтительном направлении, точно так же, как зерна риса имеют тенденцию лежать аналогичным образом в ведре. Эта предпочтительная ориентация зерен становится очень четкой в формованных и экструдированных изделиях и приводит к очевидной анизотропии конечного графита.
Цель изостатического процесса — уменьшить эту предпочтительную ориентацию. Он оказывает почти одинаковое давление в трех направлениях и подталкивает зерна кокса к более хаотичному пространственному распределению. Таким образом, материал приближается к изотропному графиту. Но «почти изотропия» не означает, что все точки данных одинаковы во всех направлениях. Это приводит к следующему вопросу.
3. Что на самом деле означает изотропный графит?
3.1 Означает ли изотропия «одинаковость во всех направлениях»?
В реальной инженерной работе изотропный графит не означает, что все измеренные свойства сохраняют одно и то же значение во всех направлениях. Люди в отрасли часто используют более практичный метод. Они измеряют образец в двух перпендикулярных направлениях, например, по длине и по ширине или диаметру. Затем смотрят на соотношение таких свойств, как удельное электросопротивление и коэффициент теплового расширения.
Возьмите прямоугольный блок изостатический графитв качестве примера. Берем одну тестовую поверхность по направлению длины и одну по ширине. Типичный набор тестовых данных может выглядеть так:
| Направление | Электрическое сопротивление (мкОм·м) | КТР (×10⁻⁶/К) |
|---|---|---|
| Длина | 15.3 | 4.5 |
| Ширина | 14.1 | 4.1 |
| Соотношение (Д/Ш) | 1.085 | 1.098 |
Из этого примера мы видим два момента:
- Коэффициент удельного сопротивления составляет около 1,085.
- Коэффициент CTE составляет около 1,098.
На многих заводах и предприятиях, когда коэффициент удельного сопротивленияизостатический графитмарка остается между 1,0 и 1,1, инженеры считают эту марку изотропной. Если соотношение превышает 1,1, они считают его анизотропным. Для приложений, которые больше заботятся о термическом или механическом поведении, они могут использовать соотношение КТР или прочности аналогичным образом.
3.2. Изостатический графит не означает идеальную изотропию.
Этот пример также дает два важных сообщения:
- Изостатический графит по-прежнему обладает некоторыми микронаправленными свойствами. Этот процесс ограничивает эти функции лишь небольшим диапазоном.
- Технический смысл изотропии означает, что ключевые свойства остаются достаточно близкими в разных направлениях в пределах приемлемого диапазона. Это не означает совершенного равенства в строгом математическом смысле.
Итак, в реальном использовании:
- Если вам нужна очень высокая стабильность размеров или очень равномерное распределение тока, вам следует обратить пристальное внимание на эти соотношения.
- Если ваш процесс очень чувствителен к одному свойству, вы можете сосредоточиться на данных в критическом направлении, а не смотреть только на одно среднее значение.
4. Как процесс записывает «код анизотропии»?
Теперь мы можем перейти к более подробному вопросу. Как формируются изотропные и анизотропные свойства в процессе производства? С точки зрения проводимости, зерна кокса и связующее вместе образуют сложную электрическую сеть.Основные факторы процесса можно суммировать в нескольких пунктах.
1) Степень графитации
При повышении степени графитизации кристаллическая структура внутри каждого зерна кокса становится более полной и упорядоченной. Эти зерна демонстрируют лучшую проводимость и помогают снизить общее удельное сопротивление графита.
2) Содержание кокса и качество смешивания
Если вы используете достаточное количество зерен кокса и хорошо смешиваете их со связующим, они образуют непрерывный проводящий путь через материал. Если в некоторых зонах слишком много или слишком мало зерен, сеть становится неравномерной и свойства могут меняться от одного региона к другому.
3) Форма частиц и польза игольчатого кокса
Неправильные,-подобные иголкам частицы соприкасаются друг с другом и легче образуют мосты в трех измерениях. Когда многие из этих "риса-в формеЗерна соединяются вместе, образуя стабильный скелет. Этот скелет поддерживает низкое удельное сопротивление и создает прочную проводящую сеть.
4) Пропитка и заполнение пор.
В результате пропитки в поры между коксовыми зернами попадает дополнительный углерод-содержащий материал. Такая обработка улучшает механические характеристики и в то же время добавляет больше путей в электрическую сеть. Во многих случаях это усиливает общую проводимость материала.
5) Метод формования: изостатический, формованный и экструдированный.
При изостатическом прессовании используется практически одинаковое давление во всех направлениях. Это уменьшает предпочтительную ориентацию и приводит кизотропный графитповедение. Процессы формования и экструзии оказывают более сильное давление вдоль одной главной оси.Коксовые зернаследуйте этой оси, когда они выравниваются, и конечный графит демонстрирует явную анизотропию. С точки зрения затрат формованные и экструдированные изделия часто экономят затраты на оборудование и обеспечивают высокую производительность. Они подходят для приложений, где требования к производительности находятся в умеренном диапазоне.
Эти факторы не работают в одиночку. Они действуют совместно и формируют анизотропию удельного сопротивления, КТР, прочности и других макросвойств в разных направлениях. Это то, что мы называем анизотропными свойствами графитового материала.
5. От микроструктуры к применению: чему могут научиться инженеры?
С точки зрения применения это обсуждение дает как минимум три прямых урока.
5.1 Обратите внимание на ориентацию материала во время использования.
Даже для изостатического графита, когда вы вырезаете блок и обрабатываете из него детали, каждая деталь по-прежнему имеет производственное направление «длина» и «ширина/диаметр». В зонах с высокой плотностью тока или сильными температурными градиентами ориентация имеет значение.Ты можешь:
- Выровняйте основной путь тока по направлению, обеспечивающему меньшее удельное электрическое сопротивление.
- Выровняйте критические размеры в направлении, обеспечивающем более стабильный КТР, чтобы снизить риск деформации или растрескивания.
Этот этап проектирования требует лишь небольшого дополнительного внимания к чертежам и спецификациям. В то же время это может повысить надежность оборудования на протяжении многих циклов.
5.2. При сравнении оценок используйте коэффициенты, а не только отдельные значения.
Когда вы сравниваете марки графита разных марок, простой и практичный метод выглядит следующим образом:
- Запросите у каждого поставщика данные об удельном сопротивлении и КТР как по длине, так и по ширине (или диаметру).
- Рассчитайте коэффициенты удельного сопротивления и КТР для каждой марки.
- Используйте один согласованный порог соотношения для классификации изостатического графита, формованного графита и экструдированного графита.
- После этого сбалансируйте свойства со стоимостью, обрабатываемостью и сроками поставки.
Благодаря этому методу слово «изотропный» перестает быть просто словом в каталоге. Вместо этого он становится измеримым показателем, который поддерживает быстрые и объективные решения.
5.3 Найдите реалистичный баланс между изотропией и стоимостью
С точки зрения стратегии выбора мы можем нарисовать простую карту:
Когда вашему приложению требуется высокая изотропия, равномерный ток или стабильные размеры,-например, компоненты горячей зоны в вакуумных печах, прецизионные приспособления для термообработки или важные детали управления потоком-изостатический графитчасто обеспечивает самый безопасный вариант.
Когда в вашем приложении больше внимания уделяется стоимости, мощности и базовой прочности,-например, общевысокотемпературные-конструкционные детали, стандартные лотки и опоры-формованный или экструдированный графитможет стать лучшим экономическим выбором, если вы сохраняете анизотропию в приемлемом диапазоне.
В связи с модернизацией оборудования и крупномасштабным-производствомцена изостатического графитаупал на многих рынках. Пользователям, которые больше заботятся о производительности, чем о цене, стало проще выбирать в качестве ключевых компонентов почти-изотропный изостатический графит.
6. Заключение: прочитайте микро-код и используйте изостатический графит более разумно.
Вернемся к начальному предложению: то, что вы получаете, не всегда может соответствовать тому, что вам действительно нужно, а то, что вам действительно нужно, часто скрывается внутри материала.
Дляискусственный графит, особенноизостатический графит, свойства макроса, которые мы видим в таблице данных, происходят из вещей, которые мы не можем увидеть глазами. Они обусловлены ориентацией зерен кокса, степенью графитации и структурой проводящей сетки.
Считывая удельное электрическое сопротивление, КТР и их соотношения в обоих направлениях, мы можем расшифровать часть этого микрокода. Эта расшифровка помогает нам выбратьмарки графитаболее надежным способом и привести их в соответствие с реальными условиями труда.
Целью инженеров не является погоня за идеальным соотношением 1000. Настоящая цель — найти разумный баланс в каждом проекте. В пределах приемлемого диапазона анизотропии вы можете позволить конструкции, свойствам, стоимости и обрабатываемости работать вместе и поддерживать стабильную-долгосрочную работу вашего оборудования.
Так что же происходит с макроскопическими свойствами, когда зерна кокса выглядят так, как показано ниже?👉
В нашей следующей статье мы углубимся в этот конкретный тип микроструктуры и свяжем его с реальными данными по удельному сопротивлению, КТР и прочности.
Мы будем рады услышать ваши мысли и вопросы, прежде чем опубликовать следующую часть. Если у вас есть реальные случаи использования изостатического, формованного или экструдированного графита, поделитесь ими с нами или свяжитесь с SHJ CARBON в LinkedIn: ваши отзывы помогут сформировать следующую-статью и сделают ее более полезной для таких инженеров, как вы.
